পাইপিং সিস্টেমের জন্য সহায়ক উপাদানগুলিকে কী গুরুত্বপূর্ণ করে তোলে?

শিল্প পাইপিং সিস্টেমে, অক্জিলিয়ারী উপাদান সিরিজ ঐচ্ছিক আনুষাঙ্গিক নয় কিন্তু মূল উপাদান যা সিস্টেম সিলিং অখণ্ডতা, স্থিতিশীলতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করে। ফ্ল্যাঞ্জ গ্যাসকেট এবং নমনীয় সংযোগকারী থেকে পাইপ ক্ল্যাম্প, অগ্রভাগ এবং যান্ত্রিক ফিটিং, এই সহায়ক উপকরণগুলি সরাসরি পাইপলাইনের চাপ-বহন ক্ষমতা, মিডিয়া সামঞ্জস্যতা এবং রক্ষণাবেক্ষণ চক্রকে প্রভাবিত করে। প্রকৌশল অনুশীলনের তথ্য অনুসারে, প্রায় 80% পাইপলাইন লিকেজ ঘটনা অনুপযুক্ত সহায়ক উপাদান নির্বাচন বা ভুল ইনস্টলেশন থেকে উদ্ভূত হয় , প্রধান পাইপিং উপাদান নিজেই ত্রুটির চেয়ে. অতএব, রাসায়নিক প্রক্রিয়াকরণ, জল চিকিত্সা, ফার্মাসিউটিক্যাল উত্পাদন, এবং সম্পর্কিত অ্যাপ্লিকেশনগুলিতে শিল্প পাইপিং সিস্টেমগুলির নিরাপদ অপারেশন নিশ্চিত করার প্রাথমিক পদক্ষেপ হল সহায়ক উপাদান সিরিজটি বৈজ্ঞানিকভাবে কনফিগার করা।

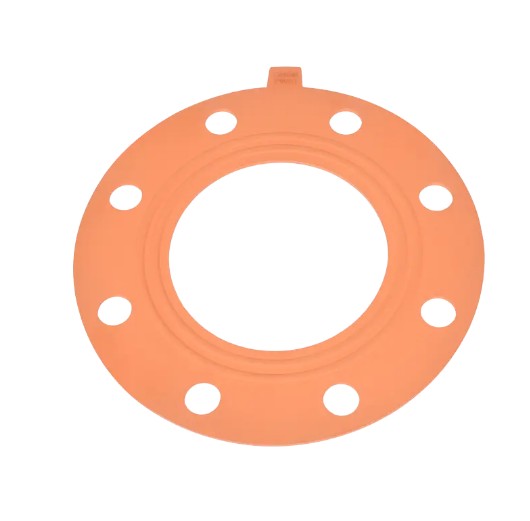

ফ্ল্যাঞ্জ গ্যাসকেট সিরিজ: সিলিং সিস্টেমের জন্য প্রতিরক্ষার প্রথম লাইন

ফ্ল্যাঞ্জ গ্যাসকেটগুলি পাইপলাইন জয়েন্টগুলিতে গুরুত্বপূর্ণ সিলিং উপাদান যা মিডিয়া ফুটো প্রতিরোধ করে। উপাদান গঠন এবং অপারেটিং অবস্থার উপর নির্ভর করে, সাধারণ ফ্ল্যাঞ্জ গ্যাসকেটের ধরনগুলির মধ্যে রয়েছে ইপিডিএম (ইথিলিন প্রোপিলিন ডিয়েন মনোমার), FPM (ফ্লুরোকার্বন রাবার), এবং EPDM PTFE যৌগিক গ্যাসকেট, প্রতিটি বিভিন্ন তাপমাত্রার রেঞ্জ এবং রাসায়নিক পরিবেশের জন্য উপযুক্ত।

প্রধান গ্যাসকেট উপকরণ কর্মক্ষমতা তুলনা

স্পেসিফিকেশন সিস্টেম এবং নির্বাচন অপরিহার্য

ফ্ল্যাঞ্জ গ্যাসকেট স্পেসিফিকেশন সিস্টেম নামমাত্র ব্যাস (DN) মান অনুসরণ করে, যার মধ্যে সাধারণ স্পেসিফিকেশন রয়েছে DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , নিম্ন থেকে উচ্চ চাপ একাধিক অ্যাপ্লিকেশন কভার. নির্বাচন নিম্নলিখিত তিনটি মাত্রা উপর ফোকাস করা উচিত:

• মিডিয়া সামঞ্জস্যতা: শক্তিশালী অ্যাসিড বা ক্ষার বহন করার সময়, PTFE যৌগিক gaskets পছন্দ করা হয়; স্ট্যান্ডার্ড ওয়াটার সিস্টেমের জন্য, EPDM gaskets খরচ কমাতে ব্যবহার করা যেতে পারে।
• তাপমাত্রা এবং চাপের মিল: যখন অপারেটিং তাপমাত্রা 150 ডিগ্রি সেলসিয়াস অতিক্রম করে বা চাপ PN16 ছাড়িয়ে যায়, তখন রাবার বার্ধক্য এবং ব্যর্থতা রোধ করতে FPM বা সর্পিল-ক্ষত ধাতব গ্যাসকেট নির্বাচন করা আবশ্যক।
• ফ্ল্যাঞ্জ ফেস কনফিগারেশন: উত্থাপিত মুখ (RF) ফ্ল্যাঞ্জগুলি ফ্ল্যাট গ্যাসকেটগুলির জন্য উপযুক্ত, যখন পুরুষ-ও-মহিলা (MFM) ফ্ল্যাঞ্জগুলিতে ইনস্টলেশনের ভুল সংযোজন রোধ করতে রিং গ্যাসকেটগুলি সনাক্ত করা প্রয়োজন৷

নমনীয় সংযোগকারী সিরিজ: কম্পন এবং তাপীয় স্থানচ্যুতি শোষণের জন্য মূল উপাদান

পাম্প সরঞ্জাম এবং পাইপিং সিস্টেমের মধ্যে, নমনীয় সংযোগকারীগুলি যান্ত্রিক কম্পন শোষণ এবং তাপ সম্প্রসারণ এবং সংকোচনের জন্য ক্ষতিপূরণের গুরুত্বপূর্ণ কাজ করে। PPH (Polypropylene Homopolymer) flanged নমনীয় সংযোগকারী, তাদের চমৎকার রাসায়নিক প্রতিরোধের সাথে, রাসায়নিক পাইপিং সিস্টেমের জন্য আদর্শ কনফিগারেশন হয়ে উঠেছে।

এককেন্দ্রিক এবং অভিনব নমনীয় সংযোগকারীগুলির মধ্যে প্রয়োগের পার্থক্য

সমকেন্দ্রিক ফ্ল্যাঞ্জযুক্ত নমনীয় সংযোগকারীগুলি অভিন্ন পাইপ ব্যাসের সরল-রেখা সংযোগের জন্য উপযুক্ত, কার্যকরভাবে শোষণ করে 10-15 মিমি অক্ষীয় স্থানচ্যুতি . অন্য দিকে, এককেন্দ্রিক রিডুসার ফ্ল্যাঞ্জযুক্ত নমনীয় সংযোগকারীগুলি বিভিন্ন পাইপের ব্যাসের মধ্যে পরিবর্তনের জন্য ব্যবহৃত হয়, যেমন সাধারণ বৈশিষ্ট্যগুলির সাথে D40×32, D50×32, D50×40, D63×32, D63×40 , ব্যাস রূপান্তর অর্জন করার সময় নমনীয় বাফারিং কার্যকারিতা বজায় রাখা।

PPH নমনীয় সংযোগকারীর প্রযুক্তিগত সুবিধা

• রাসায়নিক জারা প্রতিরোধের: পিপিএইচ উপাদান 1-14 এর pH সীমার মধ্যে বেশিরভাগ রাসায়নিক মিডিয়া সহ্য করতে পারে, পিকলিং, ইলেক্ট্রোপ্লেটিং, স্যুয়ারেজ ট্রিটমেন্ট এবং অন্যান্য অত্যন্ত ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।
• তাপমাত্রা কর্মক্ষমতা: 100 ডিগ্রি সেলসিয়াস পর্যন্ত ক্রমাগত অপারেটিং তাপমাত্রা, 110 ডিগ্রি সেলসিয়াস পর্যন্ত স্বল্পমেয়াদী সহনশীলতা সহ, সাধারণ শিল্প গরম তরল পরিবহনের প্রয়োজনীয়তা পূরণ করে।
• যান্ত্রিক শক্তি: 25MPa-এর প্রসার্য শক্তি এবং 22MPa-এর ফলন শক্তি, রেট করা চাপের 1.5 গুণে হাইড্রোস্ট্যাটিক পরীক্ষার অধীনে কোনও ফাটল বা বিকৃতি নিশ্চিত করে।
• সেবা জীবন: স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে, PPH নমনীয় সংযোগকারীগুলি 50 বছরের বেশি পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে, যা উল্লেখযোগ্যভাবে সিস্টেম রক্ষণাবেক্ষণের ফ্রিকোয়েন্সি হ্রাস করে।

পাইপ ক্ল্যাম্প এবং যান্ত্রিক ফিটিং সিরিজ: পাইপলাইন ফিক্সিং এবং সরঞ্জাম রক্ষণাবেক্ষণের জন্য মৌলিক সমর্থন

পাইপ ক্ল্যাম্পগুলি পাইপলাইন ইনস্টলেশনের জন্য অপরিহার্য ফিক্সিং উপাদান, যা পাইপলাইন স্থানচ্যুতিকে সীমাবদ্ধ করে, সমর্থন বাহিনীকে সমানভাবে বিতরণ করে এবং তরল প্রভাবের কারণে পাইপলাইনের প্রভাব প্রতিরোধ করে। PPH পাইপ ক্ল্যাম্পগুলি পাইপিং বডির মতো একই রাসায়নিক প্রতিরোধের ভাগ করে, সাধারণত ধাতব ক্ল্যাম্পগুলির সাথে দেখা ইলেক্ট্রোকেমিক্যাল ক্ষয় সমস্যাগুলি এড়িয়ে যায়।

পাইপ ক্ল্যাম্প স্পেসিফিকেশন এবং লোড-ভারবহন ক্ষমতা

পাইপ বাতা সিরিজ থেকে সম্পূর্ণ ব্যাস পরিসীমা জুড়ে DN15 (D20) থেকে DN50 (D63) , স্ন্যাপ-অন বা বোল্ট-টাইনিং স্ট্রাকচার সমন্বিত। DN32 পাইপ ক্ল্যাম্পকে উদাহরণ হিসেবে নিলে, এর স্ট্যান্ডার্ড লোড-ভারিং ক্ষমতা কম নয় 500N , যখন অভ্যন্তরীণ তরল প্রবাহ বেগ 4.5m/s ছুঁয়ে যায় তখন উত্পন্ন গতিশীল প্রভাব শক্তি সহ্য করতে সক্ষম। মাল্টি-লেয়ার পাইপলাইন সমান্তরাল ইনস্টলেশন পরিস্থিতিতে, একটি স্তরযুক্ত বিন্যাসের কৌশল সুপারিশ করা হয়, যেখানে ইন্টারলেয়ার ব্যবধান বজায় রাখা হয় ≥150 মিমি রক্ষণাবেক্ষণ কার্যক্রম সহজতর করার জন্য।

যান্ত্রিক জিনিসপত্রের কার্যকরী মান

পুল হ্যান্ডলগুলি এবং কব্জা সিরিজের ফিটিংগুলি প্রাথমিকভাবে সরঞ্জামের ঘের এবং পরিদর্শন পোর্ট কভারগুলিতে মেকানিজম খোলার জন্য ব্যবহৃত হয়। গ্লাস-ফাইবার-রিইনফোর্সড পিপি থেকে তৈরি হেভি-ডিউটি কব্জা, একক-ইউনিট লোড-ভারিং ক্ষমতা অফার করে 80-120 কেজি , ঘন ঘন খোলা/বন্ধ অ্যাপ্লিকেশনের জন্য উপযুক্ত যেমন বড় পরিস্রাবণ সরঞ্জাম এবং চুল্লি ম্যানহোল। ছোট কব্জাগুলি হালকা-লোড পরিস্থিতিতে যেমন যন্ত্রের বাক্স এবং কন্ট্রোল ক্যাবিনেটের জন্য উপযুক্ত, যেখানে স্ট্যান্ডার্ড মাউন্টিং হোল ব্যবধান রয়েছে 25 মিমি × 40 মিমি , স্ট্যান্ডার্ড শীট মেটাল কাটআউট মাত্রার সাথে সামঞ্জস্যপূর্ণ।

সর্পিল অগ্রভাগ সিরিজ: দক্ষ ভর স্থানান্তর এবং বিতরণের জন্য মূল উপাদান

সর্পিল অগ্রভাগ একটি অনন্য সর্পিল প্রবাহ নির্দেশিকা কাঠামোর মাধ্যমে তরলকে ফাঁপা-শঙ্কু বা কঠিন-শঙ্কু স্প্রেতে রূপান্তরিত করে, গ্যাস স্ক্রাবিং, কুলিং, অগ্নি সুরক্ষা স্প্রিংকলার সিস্টেম এবং রাসায়নিক বিক্রিয়া টাওয়ারে ব্যাপকভাবে ব্যবহৃত হয়। তাদের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল ব্যতিক্রমী বিরোধী clogging ক্ষমতা , অগ্রভাগের আউটলেট ব্যাসের 3 গুণ পর্যন্ত ফ্লো প্যাসেজ ব্যাস সহ, এগুলিকে ঝুলন্ত কণা ধারণকারী জলের ব্যবস্থার জন্য উপযুক্ত করে তোলে।

সর্পিল অগ্রভাগের জন্য প্রযুক্তিগত পরামিতি সিস্টেম

অগ্রভাগ উপাদান এবং অপারেটিং অবস্থা ম্যাচিং

সর্পিল অগ্রভাগ সাধারণত PPH বা গ্লাস-ফাইবার-রিইনফোর্সড পলিপ্রোপিলিন থেকে তৈরি করা হয়, অগ্রভাগের কোরের জন্য সিরামিক বা 316L স্টেইনলেস স্টীল সন্নিবেশ সহ। ফ্লু গ্যাস ডিসালফারাইজেশন (FGD) সিস্টেমে, যেখানে স্লারি কঠিন উপাদান পৌঁছায় 15%-20% , পূর্ণ-প্রবাহ অ-হ্রাস-ব্যাস সর্পিল অগ্রভাগ নির্বাচন করা আবশ্যক, সর্বনিম্ন উত্তরণ ব্যাস ≥15 মিমি নিশ্চিত করে। সেমিকন্ডাক্টর আল্ট্রাপিওর ওয়াটার সিস্টেমে, নিষ্কাশনযোগ্য আয়ন সামগ্রী নীচে থাকে তা নিশ্চিত করতে PTFE অগ্রভাগের প্রয়োজন হয় 0.1 পিপিবি .

রঙিন ফিটিং সিরিজ: সনাক্তকরণ ব্যবস্থাপনা এবং সিস্টেম ভিজ্যুয়ালাইজেশনের জন্য ব্যবহারিক সমাধান

রঙিন পাইপ ফিটিংগুলি মিডিয়া প্রকার বা প্রক্রিয়া প্রবাহকে আলাদা করতে বিভিন্ন রঙ ব্যবহার করে, যা পাইপিং সিস্টেম পরিচালনার দক্ষতা উন্নত করার একটি কার্যকর উপায় হিসাবে পরিবেশন করে। বড় শিল্প ইনস্টলেশনে, মানসম্মত রঙ কোডিং রক্ষণাবেক্ষণের প্রতিক্রিয়ার সময়কে কমিয়ে দিতে পারে 30%-40% এবং উল্লেখযোগ্যভাবে ভুল অপারেশন ঝুঁকি কমাতে।

প্রস্তাবিত শিল্প রঙ কোডিং মান

• সবুজ: প্রক্রিয়া শীতল জল, জল সিস্টেম সঞ্চালন
• নীল: সংকুচিত বায়ু, যন্ত্র বায়ু সিস্টেম
• হলুদ: রাসায়নিক বিতরণ, অ্যাসিড এবং ক্ষার মিডিয়া পাইপলাইন
• লাল: অগ্নি সুরক্ষা জল, উচ্চ-তাপমাত্রা বাষ্প সিস্টেম
• ধূসর/কালো: নিষ্কাশন, নিষ্কাশন গ্যাস চিকিত্সা সিস্টেম
• সাদা/স্বচ্ছ: অতি বিশুদ্ধ জল, খাদ্য-গ্রেড মিডিয়া

রঙিন জিনিসপত্রের মূল উপাদানটি আদর্শ PPH রয়ে গেছে, রঙগুলিকে কো-এক্সট্রুশন বা ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়ার মাধ্যমে পৃষ্ঠ স্তরে অন্তর্ভুক্ত করা হয়, সাধারণত একটি পুরুত্বে 0.5-1.0 মিমি , ফিটিং এর শরীরের শক্তি বা রাসায়নিক প্রতিরোধের প্রভাবিত না করে। এটি লক্ষ করা উচিত যে শক্তিশালী বহিরঙ্গন UV এক্সপোজার সহ এলাকায়, UV-স্থিতিশীল রঙের মাস্টারব্যাচ নির্বাচন করা উচিত যাতে রঙ বিবর্ণ হওয়া রোধ করা যায় যা সনাক্তকরণের কার্যকারিতাকে আপস করতে পারে।

সিস্টেম ইন্টিগ্রেশন এবং নির্বাচন কৌশল

এর নির্বাচন অক্জিলিয়ারী উপাদান সিরিজ বিচ্ছিন্নভাবে পরিচালনা করা উচিত নয় তবে মূল পাইপিং সিস্টেমের সাথে সমন্বয় করে ডিজাইন করা উচিত। নিম্নলিখিত প্রকৌশল অনুশীলন থেকে প্রমাণিত নির্বাচন কৌশল:

মোট জীবন চক্র খরচ বিশ্লেষণ পদ্ধতি

অক্জিলিয়ারী উপাদান সমাধান তুলনা করার সময়, মনোযোগ শুধুমাত্র প্রাথমিক সংগ্রহ খরচের মধ্যে সীমাবদ্ধ করা উচিত নয়; মোট জীবন চক্র খরচ (LCC) গণনা করা উচিত. উদাহরণ হিসাবে DN50 রাসায়নিক পাইপলাইন গ্রহণ করা, যদিও EPDM PTFE যৌগিক গ্যাসকেটের প্রাথমিক খরচ প্রায় 40% বেশি স্ট্যান্ডার্ড EPDM গ্যাসকেটের তুলনায়, অত্যন্ত ক্ষয়কারী অপারেটিং অবস্থার মধ্যে, তাদের প্রতিস্থাপন চক্র 6 মাস থেকে 3 বছরেরও বেশি সময় পর্যন্ত প্রসারিত হয়, যা ব্যাপক রক্ষণাবেক্ষণের খরচ কমিয়ে দেয় ৬০% .

সামঞ্জস্যপূর্ণ ম্যাট্রিক্স যাচাইকরণ

একটি মিডিয়া-উপাদান সামঞ্জস্যপূর্ণ ম্যাট্রিক্স স্থাপন করা নির্বাচন ত্রুটি এড়াতে একটি গুরুত্বপূর্ণ পদক্ষেপ। উদাহরণস্বরূপ, যখন ক্লোরিনযুক্ত ব্লিচ (সোডিয়াম হাইপোক্লোরাইট ঘনত্ব>10%), ইপিডিএম গ্যাসকেট দ্রুত বার্ধক্য এবং ক্র্যাকিংয়ের মধ্য দিয়ে যায়, এর পরিবর্তে পিটিএফই বা এফপিএম উপাদান প্রয়োজন হয়। 80 ডিগ্রি সেলসিয়াসের উপরে গরম জলের সিস্টেমে, FPM-এর কম্প্রেশন সেট রেট (<15%) EPDM (>25%) থেকে উল্লেখযোগ্যভাবে উচ্চতর, দীর্ঘমেয়াদী সিলিং নির্ভরযোগ্যতা নিশ্চিত করে।

স্ট্যান্ডার্ডাইজেশন এবং ইনভেন্টরি অপ্টিমাইজেশান

চারটি বেস ব্যাসের জন্য সহায়ক উপাদানের স্পেসিফিকেশনকে মানসম্মত করার সুপারিশ করা হয়— DN15, DN25, DN50, DN100 —অ্যাপ্লিকেশনের 80%-এরও বেশি পরিস্থিতি কভার করে। স্পেসিফিকেশন বৈচিত্র্য হ্রাস করে, খুচরা যন্ত্রাংশ জায় খরচ দ্বারা হ্রাস করা যেতে পারে ৩৫%-৫০% , জরুরী মেরামতের সময় উপাদান সংগ্রহের সময় সংক্ষিপ্ত করার সময়। বিশেষ অপারেটিং অবস্থার অধীনে অ-মানক প্রয়োজনীয়তার জন্য, একটি সংরক্ষণ করার পরামর্শ দেওয়া হয় 10% -15% সিস্টেম ডিজাইনে নমনীয়তা নিশ্চিত করতে কাস্টমাইজেশন অনুপাত।
