β-PPH ফিটিংগুলির জন্য সংযোগের পদ্ধতিগুলি কী কী?

β-PPH ফিটিং এর জন্য সংযোগ পদ্ধতির ওভারভিউ

β-PPH ফিটিংগুলির জন্য প্রতিটি সংযোগ পদ্ধতি একটি প্লাস্টিক পাইপিং সিস্টেমে একটি ভিন্ন উদ্দেশ্য পরিবেশন করে এবং সঠিক পছন্দটি পাইপের ব্যাস, কাজের চাপ এবং রক্ষণাবেক্ষণের জন্য জয়েন্টটি কত ঘন ঘন খোলার প্রয়োজন তার উপর নির্ভর করে। নীচের সারণীটি সাধারণত ফ্যাব্রিকেটর এবং ইনস্টলারদের দ্বারা নির্দিষ্ট করা চারটি পদ্ধতির সংক্ষিপ্ত বিবরণ দেয়।

হট-মেল্ট সকেট ফিউশন সংযোগ

ছোট এবং মাঝারি ব্যাসের পাইপিং পণ্যগুলিতে β-PPH ফিটিংগুলির জন্য সকেট ফিউশন হল সর্বাধিক ব্যবহৃত সংযোগ পদ্ধতি। একটি গরম করার সরঞ্জাম একই সাথে পাইপের বাইরের পৃষ্ঠ এবং ফিটিং এর ভিতরের সকেট প্রাচীরকে গলিয়ে দেয়; একবার পৃষ্ঠগুলি প্লাস্টিকের অবস্থায় পৌঁছে গেলে, পাইপটি ফিটিং সকেটে ঢোকানো হয় এবং হালকা চাপে ধরে রাখা হয় যতক্ষণ না গলে যাওয়া ঠান্ডা হয়ে যায় একটি একজাতীয় দেহে।

বেশিরভাগ ফেব্রিকেটর দ্বারা ব্যবহৃত মূল প্রক্রিয়ার পরিসংখ্যান নিম্নরূপ।

কারণ জয়েন্টটি যান্ত্রিকভাবে আটকানোর পরিবর্তে রাসায়নিকভাবে মিশ্রিত হয়ে যায়, একটি সঠিকভাবে কার্যকর করা সকেট ফিউশন জয়েন্ট প্রায় একই প্রাচীরের শক্তিতে পৌঁছায় পাইপ বডির মতো, যে কারণে এটি সৌর প্যানেল, সেমিকন্ডাক্টর এবং জৈব রাসায়নিক পাইপিং চালানোর জন্য ডিফল্ট পছন্দ থেকে যায়।

বড় ব্যাসের জন্য বাট ফিউশন ঢালাই

একবার ব্যাস DN110 ছাড়িয়ে গেলে, সকেট টুলিং অব্যবহারিক হয়ে যায়, তাই বাট ফিউশন ওয়েল্ডিং এর দায়িত্ব নেয়। দুটি পাইপ বা ফিটিং প্রান্ত একটি ঘূর্ণায়মান প্ল্যানারের সাথে ফ্ল্যাট মুখোমুখি হয়, তারপর একটি উত্তপ্ত প্লেটের সাথে চাপ দেওয়া হয় যতক্ষণ না উভয় পৃষ্ঠ সমানভাবে গলে যায়। প্লেটটি প্রত্যাহার করা হয় এবং দুটি গলিত মুখ নিয়ন্ত্রিত শক্তির অধীনে একসাথে চাপা হয় যাতে একটি অবিচ্ছিন্ন পুঁতির ঝালাই তৈরি হয়।

1.0 MPa রেট করা শর্ট-সকেট এবং এক্সটেন্ডেড-সকেট বাট ওয়েল্ড ফিটিংগুলি সাধারণত প্রধান ডিস্ট্রিবিউশন হেডারের জন্য নির্বাচন করা হয়, যখন বর্ধিত-সকেট ভেরিয়েন্টগুলি কম্পন বা তাপীয় সাইক্লিং সাপেক্ষে পাইপলাইনগুলির জন্য একটি দীর্ঘ ফিউশন ইন্টারফেস প্রদান করে, যেমন আয়রনমেকিং কুলিং লুপ।

সংযোগের ধরন অনুসারে β-PPH ফিটিং সিরিজ

নীচের প্রতিটি পণ্য একটি স্বতন্ত্র সংযোগ কনফিগারেশন প্রতিনিধিত্ব করে, সরাসরি সকেট জয়েন্ট থেকে ফ্ল্যাঞ্জ এবং কনুই ফিটিংস পর্যন্ত, সমস্ত 1.0 MPa কাজের চাপের মানগুলিতে তৈরি।

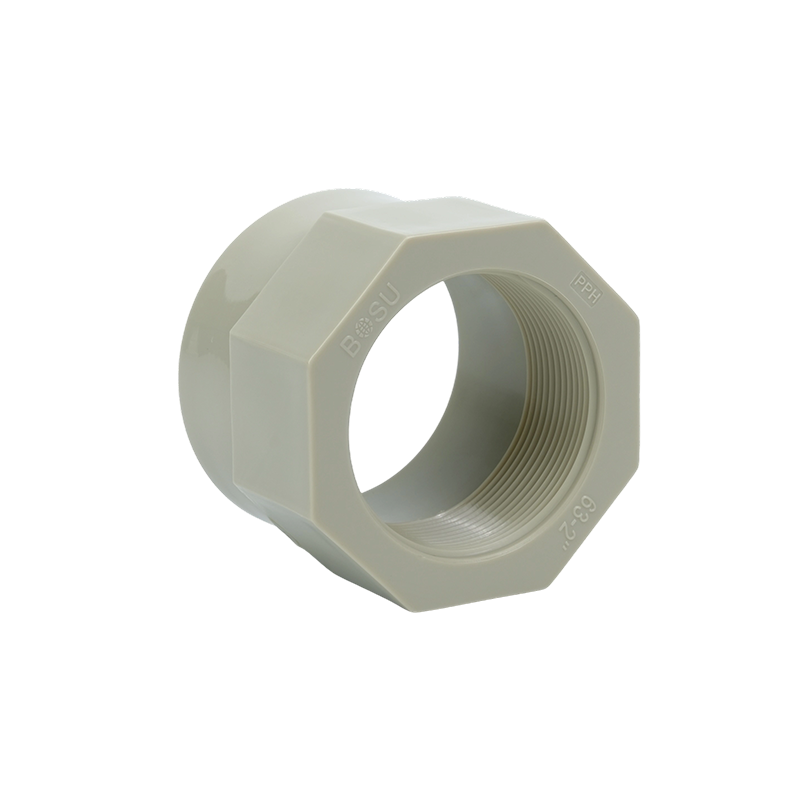

ইনার টুথ ডাইরেক্ট সকেট ফিটিং

সকেট ফিউশন

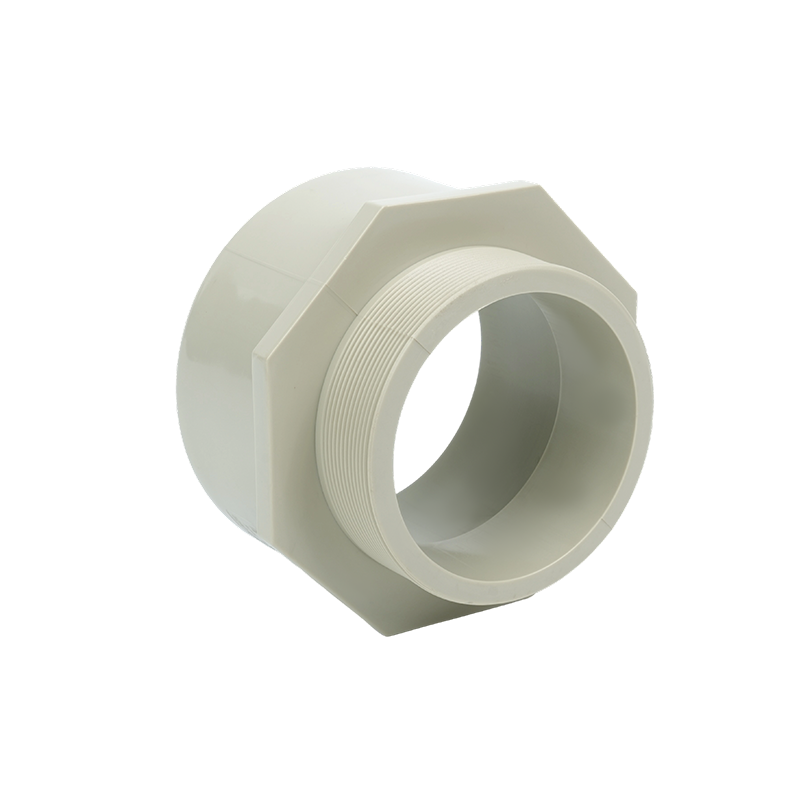

এক্সটার্নাল টুথ ডাইরেক্ট ফিটিং

সকেট ফিউশন

45 ডিগ্রি কনুই ফিটিং

সকেট ফিউশন

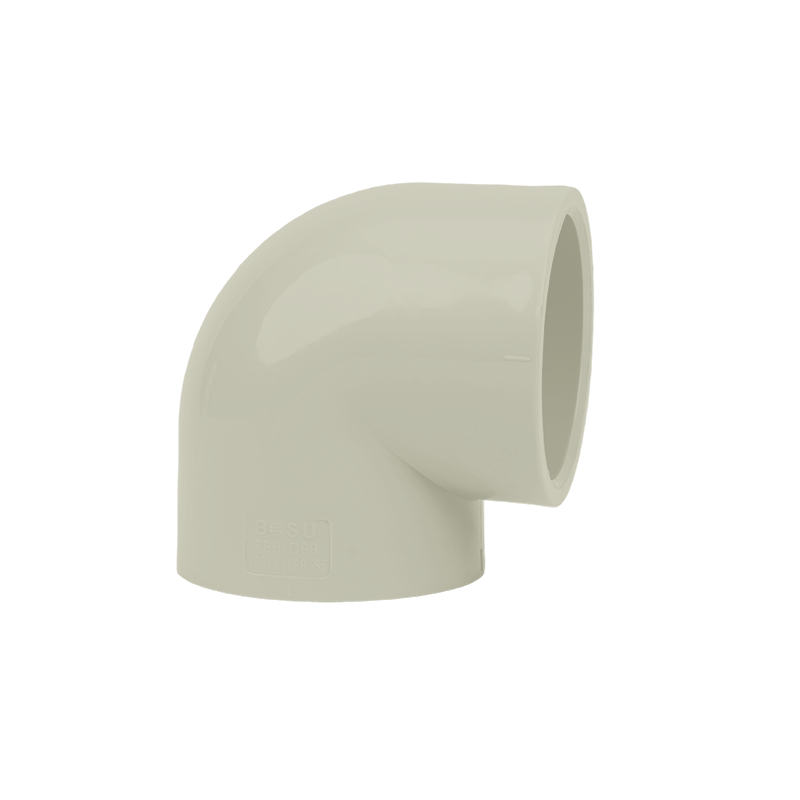

90 ডিগ্রি কনুই ফিটিং

সকেট ফিউশন

ইন্টিগ্রাল ফ্ল্যাঞ্জ ফিটিং

ফ্ল্যাঞ্জ সংযোগ

বিচ্ছিন্নযোগ্য জয়েন্টগুলির জন্য ফ্ল্যাঞ্জ সংযোগ

ফ্ল্যাঞ্জ সংযোগ নির্দিষ্ট করা হয় যেখানে পাইপলাইনের একটি অংশ বারবার খুলতে হবে, যেমন একটি ভালভ সিস্টেম ইনলেট, পাম্প সাকশন বা ফিল্টার হাউজিং এ। একটি অবিচ্ছেদ্য ফ্ল্যাঞ্জ সকেট ফিউশন ফিটিং প্রথমে স্ট্যান্ডার্ড হট-মেল্ট প্রক্রিয়া ব্যবহার করে পাইপের সাথে সংযুক্ত করা হয় এবং বোল্ট সহ একটি আলগা ব্যাকিং রিং তারপর মাঝখানে একটি গ্যাসকেটের সাথে দুটি ফ্ল্যাঞ্জ মুখ একসাথে আটকে দেয়।

যেহেতু ফিউশন জয়েন্ট চাপের ভার বহন করে এবং বোল্ট করা মুখগুলি কেবল গ্যাসকেটে কম্প্রেশন প্রদান করে, তাই ফ্ল্যাঞ্জ ফিটিংগুলি একটি বোল্ট করা, অপসারণযোগ্য সংযোগের সুবিধার সাথে একটি ফিউজড জয়েন্টের শক্তিকে একত্রিত করে। এটি β-PPH পাইপওয়ার্ক এবং লাইনে ইনস্টল করা যেকোনো প্লাস্টিক ভালভের মধ্যে পছন্দের ইন্টারফেস।

রক্ষণাবেক্ষণ অ্যাক্সেসের জন্য থ্রেডেড ইউনিয়ন সংযোগ

ইউনিয়ন ফিটিংস একটি থ্রি-পিস ডিজাইন ব্যবহার করে: দুটি বডি অর্ধেক প্রতিটি পাইপের প্রান্তে মিশ্রিত বা থ্রেডেড থাকে এবং একটি কেন্দ্রের বাদাম দুটি অর্ধেককে একটি EPDM বা FPM সিল রিংয়ের বিপরীতে একত্রিত করে। সংযোগ বা সংযোগ বিচ্ছিন্ন করার মুহুর্তে এই পদ্ধতিতে কোনো তাপের প্রয়োজন হয় না, তাই এটি ইন্সট্রুমেন্ট টাই-ইন, নমুনা পয়েন্ট এবং সরঞ্জাম স্কিডগুলিতে পছন্দ করা হয় যা ঘন ঘন সার্ভিসিং দেখতে পায়।

থ্রেডেড প্রান্ত সহ একক মহিলা ইউনিয়নগুলি β-PPH লাইনগুলিকে ধাতু বা PVC পাইপিং-এ রূপান্তরিত করার জন্যও উপলব্ধ, এবং PVC ইউনিয়ন ফিটিংগুলির জন্য উত্সর্গীকৃত β-PPH এই নমনীয়তাকে সাধারণত অ্যাকোয়ারিয়াম, সামুদ্রিক এবং ফার্মাসিউটিক্যাল সুবিধাগুলিতে পাওয়া মিশ্র-পদার্থ সিস্টেমগুলিতে প্রসারিত করে।

চাপ এবং তাপমাত্রার সাথে মিলিত সংযোগ পদ্ধতি

একটি সংযোগ পদ্ধতি নির্বাচন শুধুমাত্র ব্যাস সম্পর্কে নয়। β-PPH উপাদানের দীর্ঘমেয়াদী কাজের তাপমাত্রা পরিসীমা -20°C থেকে 100°C এবং একটি স্বল্পমেয়াদী সীমা 110°C, কিন্তু তাপমাত্রা বৃদ্ধির সাথে সাথে চাপের ক্ষমতা কমে যায়। 60 ডিগ্রি সেলসিয়াসে সর্বাধিক অপারেটিং চাপ নামমাত্র চাপ রেটিং এর প্রায় অর্ধেকে নেমে আসে, তাই তাপমাত্রা বৃদ্ধির সাথে সাথে সংযোগ পদ্ধতি এবং দেয়ালের বেধ উভয়ই পুনর্বিবেচনা করা উচিত।

নির্ভরযোগ্য জয়েন্টগুলির জন্য ঢালাই পরামিতি চেকলিস্ট

সংযোগের যে পদ্ধতি ব্যবহার করা হোক না কেন, জয়েন্টের ব্যর্থতা প্রায় সবসময়ই ফিটিং এর পরিবর্তে প্রস্তুতি বা প্রক্রিয়া নিয়ন্ত্রণে ধরা পড়ে। নিচের চেকলিস্টটি সেই ক্রমকে প্রতিফলিত করে যা বেশিরভাগ ফ্যাব্রিকেটাররা সাইটে অনুসরণ করে।

• কোনো ফিউশন কাজ শুরু করার আগে পাইপ এবং ফিটিং পৃষ্ঠ উভয় থেকে তেল, ধুলো এবং জং সরান।
• ইন্টারলকিং সারফেসগুলিকে ঋজু এবং বুর-মুক্ত রাখতে একটি ডেডিকেটেড কাটিং টুলের সাহায্যে পাইপের প্রান্ত বর্গাকারে কাটা।
• হিটিং প্লেটের তাপমাত্রা 210°C এবং 230°C এর মধ্যে ধরে রাখুন যাতে উপাদানটি অবনমিত না হয়ে নরম হয়ে যায়।
• যোগদানের পরে 8 থেকে 12 সেকেন্ডের জন্য চাপ বজায় রাখুন যাতে জয়েন্টটি সমানভাবে গলে যায়।
• জয়েন্টটি সরানোর বা লোড করার আগে কমপক্ষে 30 সেকেন্ড প্রাকৃতিক শীতল হওয়ার অনুমতি দিন।
• লাইনটি পরিষেবাতে যাওয়ার আগে একটি বায়ুরোধী পরীক্ষা চালান, যেমন একটি হাইড্রোস্ট্যাটিক বা হিলিয়াম লিক চেক।
• বুদবুদ, ফাটল বা অসম্পূর্ণ ফিউশনের জন্য প্রতিটি ওয়েল্ড পুঁতি পরীক্ষা করুন এবং কোনো ত্রুটি পাওয়া গেলে অবিলম্বে পুনরায় ঢালাই করুন।

পাইপিং পণ্য এবং ভালভ সিস্টেমের জন্য সংযোগের গুণমান কেন গুরুত্বপূর্ণ

একটি β-PPH পাইপলাইন তার দুর্বলতম জয়েন্টের মতোই নির্ভরযোগ্য। যেহেতু β-PPH ফিটিংগুলি প্রায়শই সৌর প্যানেল, সেমিকন্ডাক্টর, রাসায়নিক এবং পরিবেশগত সুরক্ষা লাইনে প্লাস্টিক ভালভ উপাদানগুলির সাথে যুক্ত করা হয়, একটি অনুপযুক্তভাবে ফিউজড বা কম টর্কযুক্ত জয়েন্ট শুধুমাত্র একটি সংযোগ নয়, সমগ্র পাইপিং পণ্য নেটওয়ার্কের সাথে আপস করতে পারে। প্রতিটি অবস্থানের জন্য সঠিক পদ্ধতি নির্বাচন করা, নথিভুক্ত ঢালাই পরামিতি অনুসরণ করা, এবং একটি চাপ পরীক্ষার মাধ্যমে প্রতিটি জয়েন্ট যাচাই করা এই তিনটি অনুশীলন যা ধারাবাহিকভাবে দীর্ঘ-পরিষেবা ইনস্টলেশনগুলিকে পুনরাবৃত্তি রক্ষণাবেক্ষণ কল থেকে পৃথক করে৷
