একজন প্লেটিং-লাইন প্রকৌশলী সমস্যাটি সুন্দরভাবে বর্ণনা করেছেন: প্রধান বিতরণ শিরোনামটি প্রাচীর বরাবর চলে এবং চারটি স্প্রে ড্রপ একই স্থান থেকে খাওয়ানো প্রয়োজন, দুটি বাম দিকে এবং দুটি ডানে, অভিন্ন উচ্চতায়। আপনি দুটি টিজ এবং একটি কাপলিং থেকে সেই নোডটি তৈরি করতে পারেন, ঢালাই এবং ফুটো পয়েন্টগুলিকে দ্বিগুণ করে, অথবা আপনি এটি একটি ফিটিং দিয়ে করতে পারেন: একটি 4 ওয়ে টি, একটি সমান ক্রস বা ফোর-ওয়ে ফিটিং হিসাবেও বিক্রি হয়, একটি প্লাস-আকৃতির শাখা ফিটিং যার চারটি একই-আকারের খোলা দুটি লাইনকে একটি একক ফিউজড জয়েন্টে ক্রস এবং শাখা করতে দেয়।
PPH, PPN এবং PVDF পাইপিং-এর ক্রেতাদের জন্য, সংক্ষিপ্ত উত্তর হল: একটি সঠিকভাবে নির্দিষ্ট করা সমান ক্রস জয়েন্ট কাউন্ট কেটে দেয়, ইনস্টলেশনের সময় বাঁচায় এবং শাখা প্রবাহকে প্রতিসাম্য রাখে, কিন্তু এটি একটি নোডে চারটি ঢালাই এবং চারটি সম্ভাব্য ভুলকে কেন্দ্রীভূত করে। উপাদান, চাপ শ্রেণী এবং ঢালাই পদ্ধতি সঠিকভাবে মেলে, এবং এটি সহজলভ্য শাখা সমাধান। এখানে ঠিক কিভাবে করতে হয়.
একটি 4 ওয়ে টি হল চারটি আউটলেট সহ একটি ক্রস-আকৃতির ফিটিং: একটি স্ট্রেইট-থ্রু রান অক্ষ এবং 90 ডিগ্রিতে একটি দ্বিতীয় জোড়া শাখা। যখন সমস্ত চারটি খোলা একই ব্যাস ভাগ করে তখন এটি একটি সমান ক্রস হয়; এক বা একাধিক শাখা ছোট হলে, এটি একটি হ্রাসকারী ক্রস হয়ে যায়। উদ্ভিদের শব্দভাণ্ডারে ক্রস টি, ফোর-ওয়ে ফিটিং এবং সমান ক্রস শব্দগুলি একই দেহকে বর্ণনা করে।
কার্যকরীভাবে, এটি একটি দ্বিতীয় শাখা সহ একটি টি। একটি স্ট্যান্ডার্ড টি আপনাকে একটি প্রধান থেকে একটি টেকঅফ দেয়; ক্রস আপনাকে একই নোডে দুটি বিপরীতমুখী টেকঅফ দেয়, যেখানে প্রবাহকে প্রতিসমভাবে বিভক্ত করতে হবে বা যেখানে দুটি পরিষেবাকে উল্লম্বভাবে ফিটিং স্ট্যাকিং ছাড়াই ক্রস করতে হবে তা গুরুত্বপূর্ণ। আপনার প্রয়োজন হলে একটি নির্দিষ্ট করুন:
ব্রাঞ্চ ফিটিংস মিডিয়াকে কনভেয়িং, কানেক্টিং এবং কন্ট্রোল করার বৃহত্তর যুক্তির ভিতরে বসে; আমাদের ওভারভিউ প্লাস্টিকের পাইপ ফিটিং প্রধান ফাংশন যে বড় ছবি কভার.
একটি ক্রস সবসময় কাগজে tees দ্বারা প্রতিস্থাপিত করা যেতে পারে। ক্রয় এবং ইনস্টলেশন পর্যায়ে, ট্রেড-অফগুলি এইরকম দেখায়:
| তুলনার পয়েন্ট | স্ট্যান্ডার্ড সমান টি | 4 উপায় টি (সমান ক্রস) |
|---|---|---|
| খোলা | তিন: রান প্লাস ওয়ান 90° শাখা | চার: দুটি বিপরীত 90° শাখা যোগ করুন |
| নোড প্রতি মিশ্রিত জয়েন্টগুলোতে | তিন | চার |
| দুটি বিপরীত শাখা খাওয়ানো | দুটি টিজ এবং একটি কাপলিং বা স্পুল পিস | এক ফিটিং, এক জোড় ক্রম |
| নোড এ লিক পয়েন্ট | নিরীক্ষণের জন্য আরও জয়েন্টগুলি | একটি কম্প্যাক্ট শরীরে কম জয়েন্টগুলি |
| প্রাকৃতিক ভূমিকা | সহজ একক টেকঅফ | ম্যানিফোল্ডস, ক্রসিং এবং সিমেট্রিক স্প্লিটিং |
ইনস্টলেশন অনুশীলন থেকে কাজের নিয়ম: যখন উভয় শাখাই প্রকৃত দায়িত্ব বহন করে তখন ক্রসটি বেছে নিন। যদি দ্বিতীয় আউটলেটটি শুধুমাত্র একটি ভবিষ্যত হয়, একটি টি ফিট করুন এবং এটি সহজ রাখুন, অথবা ক্রসটি নিন এবং একই উপাদান এবং শ্রেণীর একটি সকেট-ফিউশন পাইপ ক্যাপ দিয়ে অতিরিক্ত আউটলেটটি বন্ধ করুন৷
উপাদান নির্বাচন রাসায়নিক সামঞ্জস্য এবং বাজেট উভয় সিদ্ধান্ত নেয়। এই ফিটিং প্রোগ্রামের পিছনে তিনটি থার্মোপ্লাস্টিক পরিষেবাতে খুব আলাদাভাবে আচরণ করে:
সীলগুলি একই সিদ্ধান্তের অন্তর্গত: এই সিরিজগুলিতে ইউনিয়ন-শৈলী সংযোগগুলি EPDM বা FPM ইলাস্টোমারগুলির সাথে অফার করা হয়, তাই সীলটির নাম একটি আফটারথট হিসাবে না করে শরীরের উপাদানের সাথে একসাথে রাখুন৷ সাধারণ রাসায়নিক উদ্ভিদ এবং জল চিকিত্সা শুল্কের জন্য, ডিফল্ট পছন্দ হল সকেট-ফিউশন 1.6 এমপিএ সিরিজ থেকে একটি PPH সমান ক্রস:
β-PPH সমান ক্রস সকেট ফিউশন ফিটিং 1.6 এমপিএ সাধারণ রাসায়নিক উদ্ভিদ এবং জল চিকিত্সা শুল্কের জন্য, 1.6 এমপিএ সকেট-ফিউশন সিরিজ থেকে এই PPH সমান ক্রস ডিফল্ট পছন্দ। ইউনিয়ন সংযোগে EPDM বা FPM সিল বিকল্পগুলি আপনাকে শরীরের উপাদানের সাথে একত্রে ইলাস্টোমার নির্দিষ্ট করতে দেয়। পণ্য দেখুন → যখন লাইনটি অক্সিডাইজিং মিডিয়া বহন করে, গরম চালায় বা বিশুদ্ধতা দাবি করে তখন PVDF-এ যান এবং আপনার প্রকৃত প্রক্রিয়ার অবস্থার বিপরীতে সিরিজ রেটিং নিশ্চিত করুন।
20 ডিগ্রি সেলসিয়াসে পানির জন্য চাপের ক্লাস উদ্ধৃত করা হয়। এই প্রোগ্রামে ফিটিং সিরিজগুলি 1.0 MPa এবং 1.6 এমপিএ তে তালিকাভুক্ত করা হয়েছে, যখন পাইপ ক্যাটালগটি PPN এবং PVDF-এর উচ্চ শ্রেণীতে প্রসারিত। মনে রাখবেন যে একটি সিস্টেম শুধুমাত্র তার দুর্বলতম উপাদান হিসাবে শক্তিশালী: যদি পাইপ 1.6 MPa এবং ক্রস 1.0 MPa রেট করা হয়, নোডটি সিলিং সেট করে।
তাপমাত্রা তখন ক্ষমতা হ্রাস করে। একটি পরিকল্পনার চিত্র হিসাবে, PP-H সিস্টেমগুলি 60 ডিগ্রি সেলসিয়াসে নামমাত্র চাপের প্রায় 60 শতাংশ এবং 80 ডিগ্রি সেলসিয়াসে প্রায় অর্ধেক সরবরাহ করে; সঠিক কারণগুলি রজন গ্রেড এবং স্ট্যান্ডার্ডের উপর নির্ভর করে, তাই নীচের বক্ররেখাকে নির্দেশক হিসাবে বিবেচনা করুন এবং সরবরাহকারী টেবিলের বিপরীতে চূড়ান্ত মান নিশ্চিত করুন।
দুটি অভ্যাস এখানে সবচেয়ে বিস্ময়কে বাধা দেয়: বিভিন্ন রেটিং লজিকের সাথে সিরিজ মিশ্রিত করার পরিবর্তে পাইপ, ফিটিংস এবং ভালভগুলিকে একটি মিলে যাওয়া সিস্টেম হিসাবে কিনুন এবং যে কোনও লাইন গরম করার আগে লিখিতভাবে চাপ-তাপমাত্রার সারণী পান৷
সিরিজের যেকোনো ফিটিং এর মতো একটি ক্রস যুক্ত করা হয়েছে: ছোট এবং মাঝারি ব্যাসের উপর হট-মেল্ট সকেট ফিউশন, বা সংক্ষিপ্ত এবং বর্ধিত সকেট বাট-ওয়েল্ড স্টাইল যা নির্দিষ্ট সিরিজের জন্য মাত্রাযুক্ত, ফ্ল্যাঞ্জড অ্যাডাপ্টার এবং ইউনিয়নগুলির জন্য সংরক্ষিত পয়েন্টগুলির জন্য সংরক্ষিত যে পরিষেবার প্রয়োজন। একটি নোডের উপর চারটি ঢালাই একত্রিত হয়ে বাজি বাড়ায়, তাই কাজটি ক্রম করুন:
β-PPH সমান ক্রস শর্ট বাট-ওয়েল্ড ফিটিং সংক্ষিপ্ত বা বর্ধিত সকেট বাট-ওয়েল্ড শৈলী দ্বারা যুক্ত, এই ক্রসটি একটি নোডে চারটি ঝালাইকে একত্রিত করে। কাজের যত্ন সহকারে সিকোয়েন্সিং এবং ফিটিং এর উচ্চতর দৃঢ়তার প্রতি মনোযোগ তাপীয় চলাচল এবং সমর্থন স্থাপনে সহায়তা করে। পণ্য দেখুন → দৃঢ়তাও দেখুন: নোডটি তার চারপাশের পাইপের চেয়ে বেশি কঠোর, তাই পায়ে তাপীয় চলাচলের অনুমতি দিন এবং শাখার আউটলেটের বাইরে হেডার বা ভালভ ঝুলিয়ে রাখার পরিবর্তে ফিটিং এর কাছাকাছি সমর্থন রাখুন।
একটি সমান ক্রস রানের ব্যাস এবং প্রবাহের গাণিতিক সহজে চারটি খোলাকে রাখে। একটি হ্রাসকারী ক্রস একই শরীরের ভিতরে একটি শাখা জোড়া সঙ্কুচিত করে, আপনাকে একটি টি-তে ঢালাই করা একটি পৃথক রিডুসারকে বাঁচায়, যা সুবিধাজনক যখন ছোট টেকঅফগুলি একটি বড় প্রধান থেকে ডোজিং পয়েন্ট বা যন্ত্রগুলিকে ফিড করে। বেগের জন্য আকারের শাখা, শুধু সুবিধার জন্য নয়: খুব ছোট টেকঅফকে থ্রোটল করে, খুব বড় খরচ এবং ডেড ভলিউম যোগ করে।
β-PPH রিডুসিং ক্রস সকেট ফিউশন ফিটিং 1.6 MPa এই রিডুসিং ক্রস একক বডির মধ্যে একটি শাখা জোড়া সঙ্কুচিত করে, একটি টি-তে ঢালাই করা একটি পৃথক রিডুসার এড়িয়ে যায়। এটি একটি বৃহত্তর প্রধান থেকে ডোজিং পয়েন্ট বা যন্ত্রপাতি খাওয়ানোর জন্য ছোট টেকঅফের জন্য উপযুক্ত, বেগের জন্য নির্বাচিত শাখার আকার সহ। পণ্য দেখুন → স্ট্যান্ডার্ড রিডুসিং ক্রস দ্বারা আচ্ছাদিত নয় এমন কম্বিনেশনগুলি ওয়ার্কবেঞ্চে সমাধান করা হয়: একটি সমান ক্রস এবং একটি রিডুসিং স্ট্রেট বাকিগুলিকে কভার করে এবং উভয়ই স্টক ক্যাটালগ আইটেম।
সাধারণ থ্রেড হল জারা-মুক্ত পরিষেবা: প্লাস্টিকগুলি নোডে আস্তরণের ব্যর্থতা বা মরিচা ছাড়াই আক্রমণাত্মক বা লবণযুক্ত মিডিয়া বহন করে এবং তারা বিশুদ্ধতা-গুরুত্বপূর্ণ দায়িত্বে তরলকে ধাতব দূষণমুক্ত রাখে।
হ্যাঁ। ক্রস, ফোর-ওয়ে ফিটিং, ক্রস টি এবং 4 ওয়ে টি সবই একই প্লাস-আকৃতির বডি বর্ণনা করে। সমান মানে চারটি খোলা অংশ এক ব্যাস ভাগ করে; হ্রাস মানে এক বা একাধিক শাখা ছোট।
হ্যাঁ। একই উপাদান এবং চাপ শ্রেণিতে একটি সকেট-ফিউশন পাইপ ক্যাপ একটি অতিরিক্ত শাখা পরিষ্কারভাবে বন্ধ করে দেয়, যা ভবিষ্যতে টেকঅফ তৈরির একটি সাধারণ উপায়।
সিরিজের রেটিং 1.0 MPa এবং 1.6 MPa 20 °C তাপমাত্রায় জলের জন্য, তাপমাত্রা বৃদ্ধির সাথে সাথে হ্রাস পায়। সর্বদা দৌড়ে সর্বনিম্ন-রেট প্রাপ্ত উপাদান থেকে নোডের আকার দিন এবং তাপমাত্রা হ্রাস প্রয়োগ করুন।
সামুদ্রিক জল এবং জলজ পালন শুল্কের জন্য, β-PPH খরচ এবং প্রতিরোধের সর্বোত্তম ভারসাম্য প্রদান করে। ডিওনাইজড বা অতি বিশুদ্ধ জলের জন্য এবং গরম আক্রমনাত্মক রসায়নের জন্য, PVDF উল্লেখ করুন।
একজন প্রস্তুতকারক পুরো নোডের সাথে মিলে যায়: 2008 সাল থেকে Dongtai, Jiangsu-এ উৎপাদনের ভিত্তি কাঁচামালের যৌগ, β-PPH, PPN এবং PVDF পাইপ এবং ফিটিংস, এবং তাদের সাথে যেতে ভালভ তৈরি করেছে, যার সাথে চাপের শ্রেণী এবং ঢালাই শৈলীগুলি পরিসীমা জুড়ে সমন্বিত। একটি লাইন স্কেচ পাঠান বা আপনার প্রয়োজনীয় ব্যাস এবং চাপ ক্লাস পাঠান এবং দলটি আপনার সিস্টেমের জন্য সঠিক সমান বা হ্রাসকারী ক্রস নিশ্চিত করবে যোগাযোগ পৃষ্ঠা .
একটি ঢালাই করা প্লাস্টিকের পাইপলাইন ঢালাই এ প্রায় কখনই ব্যর্থ হয় না; এটি ব্যর্থ হয় যেখানে কিছু এটির মধ্যে থ্রেড ছিল। রাসায়নিক উদ্ভিদ, জল-চিকিত্সা স্কিড এবং সেমিকন্ডাক্টর ভেজা বেঞ্চ জুড়ে সেই প্যাটার্নটি পুনরাবৃত্তি হয়: β-পিপিএইচ বা পিভিডিএফ লাইনটি বছরের পর বছর ধরে শান্তভাবে চলে, তারপর একটি পাম্প পোর্টে একটি ...
View Moreএকজন প্লেটিং-লাইন প্রকৌশলী সমস্যাটি সুন্দরভাবে বর্ণনা করেছেন: প্রধান বিতরণ শিরোনামটি প্রাচীর বরাবর চলে এবং চারটি স্প্রে ড্রপ একই স্থান থেকে খাওয়ানো প্রয়োজন, দুটি বাম দিকে এবং দুটি ডানে, অভিন্ন উচ্চতায়। আপনি দুটি টিজ এবং একটি কাপলিং থেকে সেই নোডটি তৈরি করতে পারেন, ঢালাই এবং ফুটো পয়েন্টগুলিকে দ্বিগুণ করে, অথবা ...
View Moreএকটি 3/4-ইঞ্চি মহিলা পায়ের পাতার মোজাবিশেষ থ্রেড কাপলিং একটি সাধারণ পাইপ থ্রেডের মতো দেখতে হতে পারে, কিন্তু তা নয়৷ যখন একটি রাসায়নিক ডোজিং স্টেশনের রক্ষণাবেক্ষণ প্রকৌশলী আমাদের বলেছিলেন যে তার পিপিএইচ লাইনটি হোস সংযোগে কাঁদতে থাকে, তখন কারণটি দ্রুত সনাক্ত করা যায়: কেউ একটি এনপিটি স্তনের উপর একটি এফএইচটি সুইভে...
View More
1. চাপ পুরোপুরি বিচ্ছুরিত হয় এবং প্রবাহ মসৃণ হয়। 2. বক্রতার বিশেষ নকশার ...
View More
1. এটি একটি বাঁকে পাইপ সংযোগ করতে এবং প্রবাহের দিক পরিবর্তন করতে ব্যবহৃত হয়,...
View More

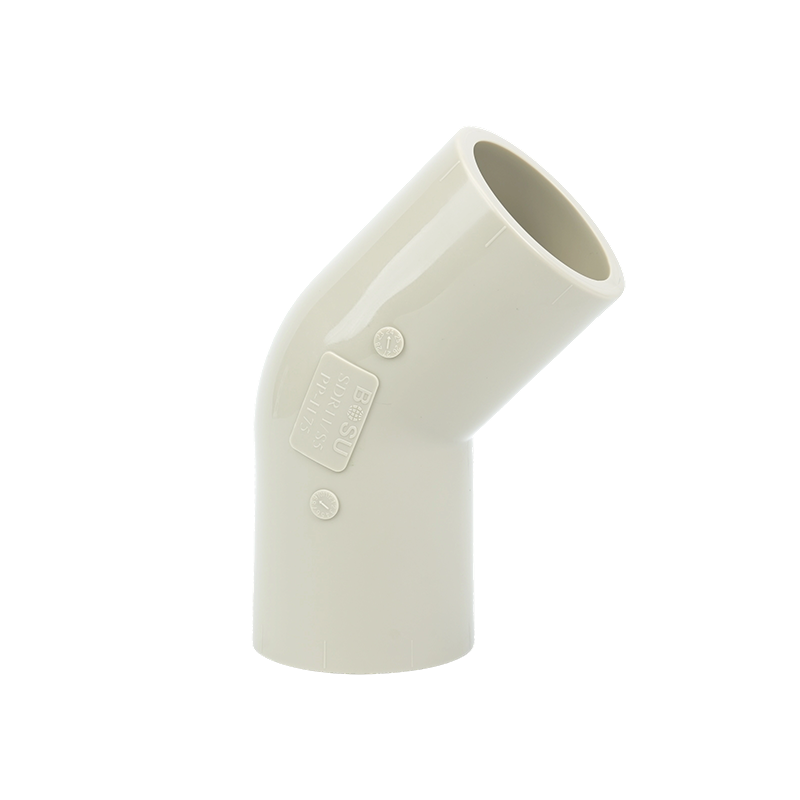

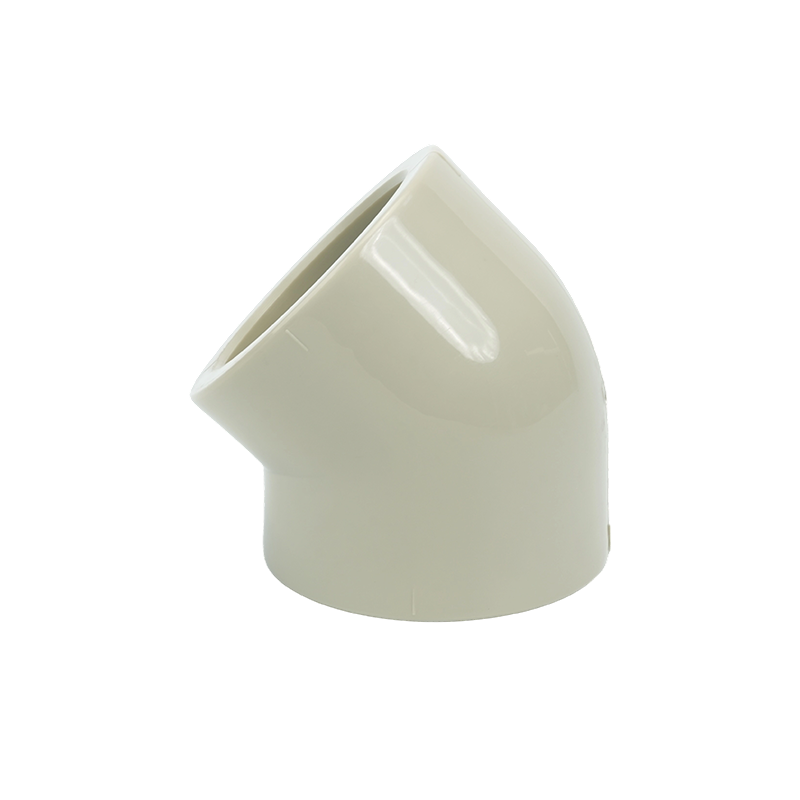

1. এই ফিটিংটি 45-ডিগ্রি কোণে একটি পাইপলাইনের দিক পরিবর্তন করতে ব্যবহৃত হয়...
