পাইপের ব্যাস, প্রবাহের হার, প্রবাহের হার, চাপের মধ্যে সম্পর্ক

প্রথমত, প্রবাহের হার = প্রবাহের হার × পাইপের ভিতরের ব্যাস × পাইপের ভিতরের ব্যাস ×π÷ 4; তাই প্রবাহ হার এবং প্রবাহ হার মূলত একটি জেনে অন্য প্যারামিটার বের করতে পারে।

কিন্তু পাইপের ব্যাস D এবং পাইপ P এর ভিতরের চাপ জানা থাকলে, প্রবাহের হার গণনা করা যায়?

উত্তর হল: আপনি এখনও পাইপে তরল প্রবাহের হার এবং প্রবাহ হার খুঁজে পাচ্ছেন না। আপনি কল্পনা করুন যে পাইপের শেষে একটি ভালভ আছে, এবং যখন এটি বন্ধ থাকে, তখন পাইপে P চাপ থাকে এবং পাইপে প্রবাহের হার শূন্য হয়।

সুতরাং, টিউবে প্রবাহের হার টিউবের চাপ দ্বারা নির্ধারিত হয় না, তবে পথ বরাবর নলটিতে চাপের নিম্নগামী ঢাল দ্বারা। তাই পাইপের দৈর্ঘ্য এবং পাইপের প্রবাহের হার এবং প্রবাহের হার খুঁজে পেতে পাইপের উভয় প্রান্তে চাপের পার্থক্য কী তা উল্লেখ করতে ভুলবেন না।

যদি একটি পাইপে চাপ এবং প্রবাহের মধ্যে সম্পর্কটি গুণগত বিশ্লেষণের দৃষ্টিকোণ থেকে সরাসরি সমানুপাতিক হয়, অর্থাৎ, চাপ যত বেশি হবে, প্রবাহ তত বেশি হবে। প্রবাহের হার বিভাগটির প্রবাহের হারের সমান। পাইপের যেকোনো অংশের জন্য, চাপ শুধুমাত্র এক প্রান্ত থেকে আসে, অর্থাৎ চাপের দিকটি একমুখী হয় এবং যখন এটি আউটলেটে চাপের দিক থেকে বন্ধ থাকে (ভালভ বন্ধ থাকে), তখন পাইপের তরল একটি নিষিদ্ধ অবস্থায় থাকে। একবার আউটলেট খোলা হলে, এর প্রবাহের হার পাইপের চাপ দ্বারা নির্ধারিত হয়।

পরিমাণগত বিশ্লেষণের জন্য, হাইড্রোলিক মডেল পরীক্ষা-নিরীক্ষার মাধ্যমে একটি ম্যানোমিটার, ফ্লো মিটার বা ফ্লো-থ্রু ক্ষমতা পরিমাপ করা সম্ভব। চাপ পাইপ প্রবাহের জন্য, এটি গণনা দ্বারাও প্রাপ্ত করা যেতে পারে এবং গণনার পদক্ষেপগুলি নিম্নরূপ:

1. পাইপলাইনের নির্দিষ্ট প্রতিরোধের S গণনা করুন। যদি এটি একটি পুরানো ঢালাই লোহার পাইপ বা একটি পুরানো স্টিলের পাইপ হয়, আপনি পাইপলাইনের নির্দিষ্ট প্রতিরোধের গণনা করতে শেভেলেভের সূত্র ব্যবহার করতে পারেন s=0.001736/d^5.3 অথবা গণনা করতে s=10.3n2/d^5.33 ব্যবহার করতে পারেন, বা প্রাসঙ্গিক টেবিলটি পরীক্ষা করতে পারেন;

2. পাইপলাইনের দুই প্রান্তের মধ্যে মাথার পার্থক্য H=P/(ρg) নির্ণয় করুন। যদি একটি অনুভূমিক ড্রপ h থাকে (অর্থাৎ পাইপলাইনের শুরুর প্রান্তটি শেষের চেয়ে h বেশি), তাহলে H=P/(ρg) h

সূত্রে: H: in m; P: পাইপের উভয় প্রান্তে চাপের পার্থক্য (একটি নির্দিষ্ট অংশে চাপ নয়), P হল Pa তে;

3. প্রবাহের হার গণনা করুন Q: Q = (H/sL)^(1/2)

4, প্রবাহের হার V=4Q/(3.1416 * d^2)

কোথায়: Q —— প্রবাহের হার, m^3/s এ;

H —— পাইপের শুরুতে এবং শেষে জলের মাথার মধ্যে পার্থক্য, m এ;

L —— পাইপের শুরু থেকে শেষ পর্যন্ত দৈর্ঘ্য, মি.

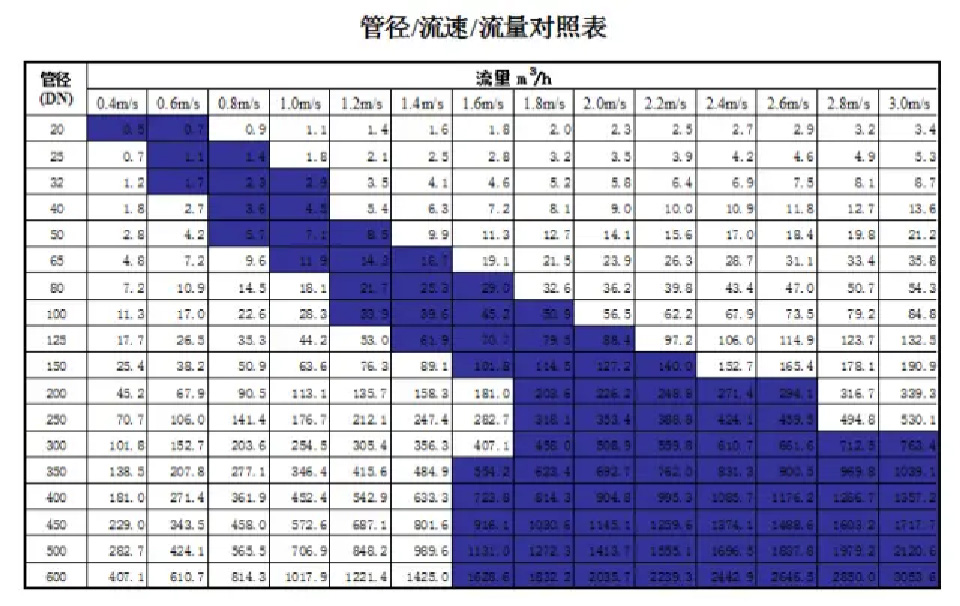

দ্রষ্টব্য: উপরের সারিটি প্রবাহ বেগ

উপরের টেবিলের মাঝখানে ডেটার বড় অংশ হল ট্রাফিক

বামদিকের সারিটি পানির পাইপের নামমাত্র ব্যাস

প্রশ্ন: "এত বেশি প্রবাহ হারের সাথে আমার কোনটি বেছে নেওয়া উচিত?"

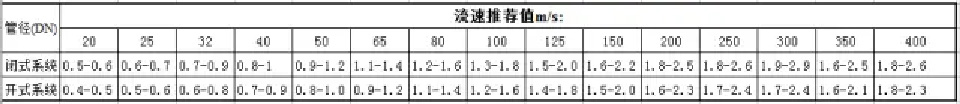

তাড়াহুড়ো করবেন না... নীচের টেবিলটি দেখুন (ওপেন সিস্টেম এবং ক্লোজড সিস্টেমের মধ্যে পার্থক্য আছে)
